IN LINE XS
Estrattore occasionale in condotto
IN LINE XS
Estrattore occasionale in condotto

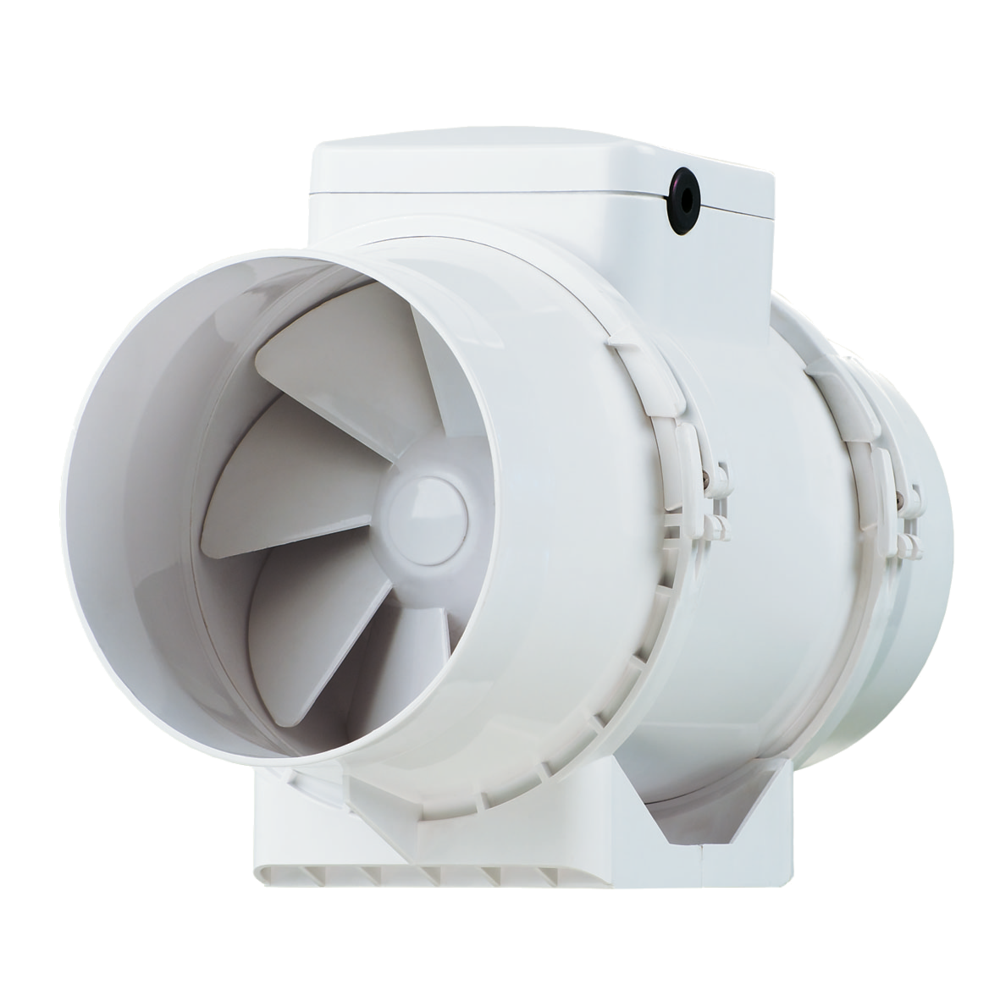

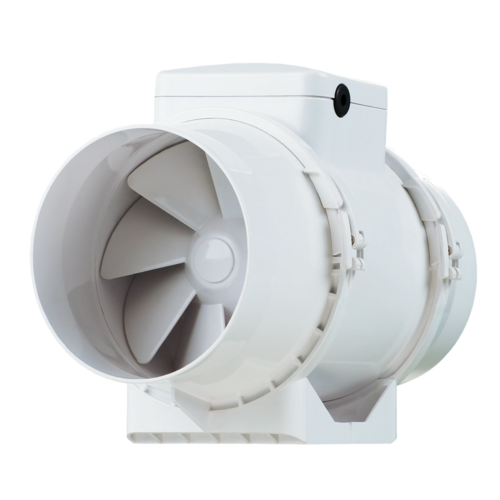

IN LINE XS è un ventilatore centrifugo assiale per installazione a canale con attacchi aeraulici in linea adatto sia per immissione che per estrazione
IN LINE XS
IN LINE XS è un ventilatore da canale, che permette di ventilare una o più stanze nell'ediliza civile e in piccoli locali: sanotari, lavanderie, cantine, cucine, ecc,
Benefici del prodotto
- compatto,
- installazione e manutenzione facilitate grazie al blocco motore smontabile,
- silenzioso: a partire da 27 dB(A).
IN LINE XS è un ventilatore per condotti pensato per estrarre o immettere aria in una o più stanze. È in grado di funzionare con variatore a 2 velocità di ventilazione o comandato tramite variatore di tensione.
- materiale: ABS
- 4 modelli: da Ø 100 mm a Ø 160 mm per portate max da 190 a 520 m3/h
- 2 velocità con commutarore o variatore di tensione
- blocco motore smontabile
- motore monofase montato con albero su cuscinetti a sfera
- protezione termica integrata.
- montaggio in qualsiasi posizione della canalizzazione
- fissaggio a parete con piastra di montaggio
- possibilità di montaggio in serie per ottenere una pressione maggiore o in parallelo per avere una maggiore portata
- temperatura del locale di installazione compresa tra 1°C e 40°C
- temperatura max dell’aria estratta: 60°C"
- raccordo a un condotto a monte e a valle,
- montaggio in qualsiasi posizione,
- fissaggio a parete con piastra di montaggio,
- possibilità di montaggio in serie per ottenere una pressione maggiore o in parallelo per avere una maggiore portata,
- ingresso di aria fresca negli spazi ventilati grazie alla griglia di mandata aria o all’accorciamento della porta,
- temperatura del locale di installazione compresa tra 1°C e 40°C,
- temperatura max dell’aria estratta: 60°C.
| Durata di vita (h) | Tipo di motore |
|---|---|
| 40000 |
AC |

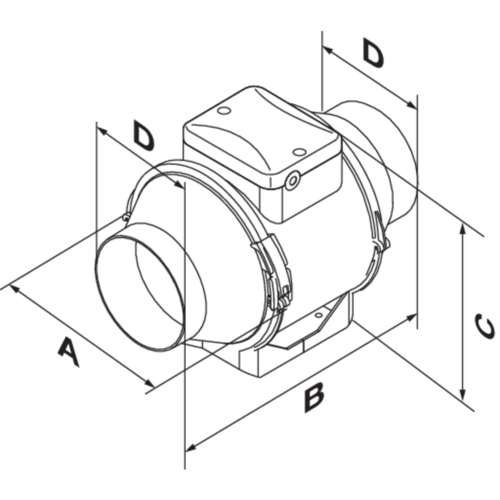

| Riferimenti | A (mm) | B (mm) | C (mm) | D (mm) | H (mm) | L (mm) | Ø (mm) | Peso (kg) |
|---|---|---|---|---|---|---|---|---|
| 11022330 - IN LINE XS 100 | 167 |
246 |
190 |
100 |
190 |
246 |
100 |
1,45 |
| 11022331 - IN LINE XS 125 | 167 |
246 |
190 |
125 |
190 |
246 |
125 |
1,35 |
| 11022332 - IN LINE XS 150 | 223 |
295 |
250 |
150 |
250 |
295 |
150 |
2,65 |
| 11022333 - IN LINE XS 160 | 233 |
295 |
250 |
160 |
250 |
295 |
160 |
2,65 |
| Riferimenti | Portata in velocità max (m³/h) | Portata in velocità min (m³/h) |
|---|---|---|
| 11022330 - IN LINE XS 100 | 190 |
145 |
| 11022331 - IN LINE XS 125 | 280 |
220 |
| 11022332 - IN LINE XS 150 | 520 |
405 |
| 11022333 - IN LINE XS 160 | 520 |
405 |
| Riferimenti | Pressione acustica a 3 m in velocità max (dB(A)) | Pressione acustica a 3 m in velocità min (dB(A)) |
|---|---|---|
| 11022330 - IN LINE XS 100 | 36 |
27 |
| 11022331 - IN LINE XS 125 | 37 |
28 |
| 11022332 - IN LINE XS 150 | 44 |
33 |
| 11022333 - IN LINE XS 160 | 44 |
33 |
| Riferimenti | Frequenza (Hz) | Indice di protezione | Intensità di protezione (A) | Intensità max (A) | Tensione (V) | Potenza max (W) | Potenza min (W) |
|---|---|---|---|---|---|---|---|
| 11022330 - IN LINE XS 100 | 50/60 |
2 |
0,2 |
220/240 |
33 |
21 |
|
| 11022331 - IN LINE XS 125 | 50/60 |
2 |
0,2 |
220/240 |
37 |
23 |
|
| 11022332 - IN LINE XS 150 | 50/60 |
2 |
0,3 |
220/240 |
60 |
30 |
|
| 11022333 - IN LINE XS 160 | 50/60 |
2 |
0,3 |
220/240 |
60 |
30 |
| Classe dell'isolamento elettrico |
|---|
| Classe 2 |
