TAHA®

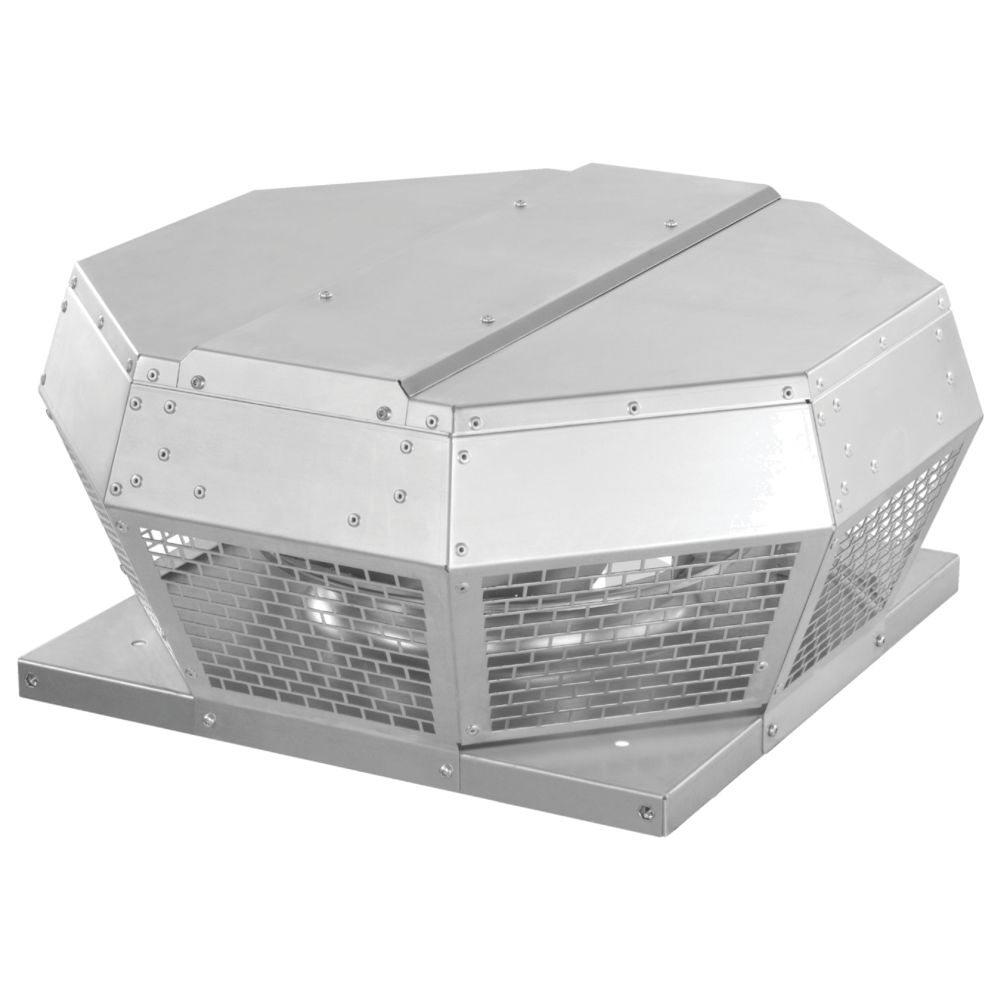

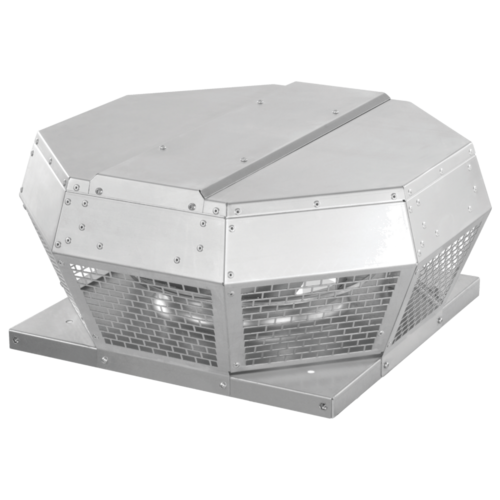

> torrino di estrazione con scarico orizzontale. Involucro in alluminio resistente alla corrosione
Benefici del prodotto
- portate da 500 mc/h a 4000 mc/h
- design curato
- ampia gamma di accessori
- conforme ERP con regolatore di velocità
- Torrino di estrazione con scarico orizzontale per la ventilazione meccanica controllata in edifici residenziali e spazi commerciali
- 5 dimensioni disponibili da 500 a 4.000 m³/h (portate > 4000m³/h: vedere TAHA® Micro-Watt)
- Costruzione in alluminio AlMg3 resistente alle intemperie con altezza molto ridotta. Il blocco motore si inclina per facilitare l'installazione (accesorio) e manutenzione
- torrino di estrazione con scarico orizzontale
- molti accessori disponibili per installazione a tetto
- getto di estrazione orizzontale,
- terrazzo o tetto in muratura o accessorio.
| Tipo di motore |
|---|
| AC |
| Riferimenti | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | Peso (kg) |
|---|---|---|---|---|---|---|---|---|
| 11024109 - TAHA® 450 T4 | 418 |
860 |
670 |
222,5 |
535 |
4 x Ø11 |
Ø438 M6x15 (6x) |
29,7 |
| 11024110 - TAHA® 500 T4 | 418 |
860 |
670 |
222,5 |
535 |
4 x Ø11 |
Ø438 M6x15 (6x) |
42 |
| 11024111 - TAHA® 560 T4 | 521 |
1165 |
931 |
300 |
750 |
4 x Ø11 |
Ø605 M8x15 |
51 |
| 11024100 - TAHA® 190 M2 | 190 |
388 |
337 |
95 |
245 |
4 x Ø9 |
Ø213 6xM6 |
4,5 |
| 11024102 - TAHA® 220 M2 | 190 |
388 |
337 |
95 |
245 |
4 x Ø9 |
Ø213 6xM6 |
4,9 |
| 11024106 - TAHA® 315 M4 | 249 |
541 |
437 |
135 |
330 |
4 x Ø9 |
Ø286 M6x15 (6x) |
7,8 |
| 11024107 - TAHA® 355 M4 | 333 |
745 |
598 |
192,5 |
450 |
4 x Ø11 |
Ø438 M6x15 (6x) |
16,5 |
| 11024108 - TAHA® 400 M4 | 333 |
745 |
598 |
192,5 |
450 |
4 x Ø11 |
Ø438 M6x15 (6x) |
19,5 |
| Riferimenti | Portata nominale (m³/h) |
|---|---|
| 11024109 - TAHA® 450 T4 | 5000 |
| 11024110 - TAHA® 500 T4 | 8000 |
| 11024111 - TAHA® 560 T4 | 11000 |
| 11024100 - TAHA® 190 M2 | 300 |
| 11024102 - TAHA® 220 M2 | 650 |
| 11024106 - TAHA® 315 M4 | 500 |
| 11024107 - TAHA® 355 M4 | 2100 |
| 11024108 - TAHA® 400 M4 | 3500 |
| Riferimenti | Indice di protezione | Intensità max cons. MONO 230V (A) | Intensità max cons. TRI 400V (A) | Alimentazione elettrica | Potenza max (kW) | Potenza max (W) |
|---|---|---|---|---|---|---|
| 11024109 - TAHA® 450 T4 | IP54 |
1.5 |
Trifase |
0,690 |
690 |
|
| 11024110 - TAHA® 500 T4 | IP54 |
3.5 |
Trifase |
1,507 |
1507 |
|
| 11024111 - TAHA® 560 T4 | IP54 |
4.8 |
Trifase |
1,958 |
1958 |
|
| 11024100 - TAHA® 190 M2 | IP33 |
0,4 |
Monofase |
0,066 |
66 |
|
| 11024102 - TAHA® 220 M2 | IP33 |
0,6 |
Monofase |
0,110 |
110 |
|
| 11024106 - TAHA® 315 M4 | IP33 |
0,6 |
Monofase |
0,115 |
115 |
|
| 11024107 - TAHA® 355 M4 | IP44 |
1.3 |
Monofase |
0,255 |
255 |
|
| 11024108 - TAHA® 400 M4 | IP54 |
2.7 |
Monofase |
0,456 |
456 |
