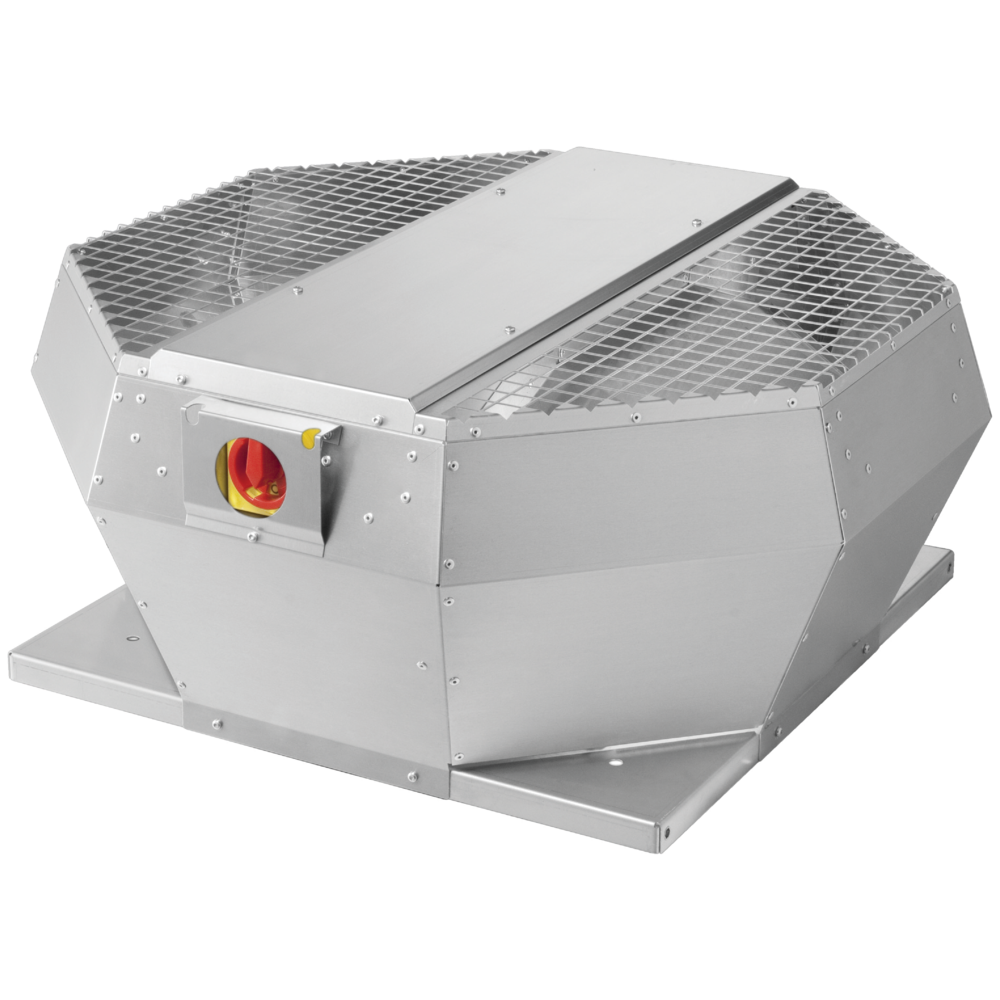

> torrino di estrazione con scarico verticale. Motore EC a basso consumo. Involucro in alluminio resistente alla corrosione
Benefici del prodotto
- portate da 600 mc/h a 14.000 mc/h
- kit di regolazione a pressione costante (opzionale)
- design curato
- ampia gamma di accessori
- conforme ERP con regolatore di velocità
- Torrino di estrazione con scarico verticale per la ventilazione meccanica controllata in edifici residenziali e spazi commerciali
- 10 dimensioni da 600 a 14.000 m³/h
- Costruzione in alluminio AlMg3 resistente alle intemperie con altezza molto ridotta. Il blocco motore si inclina per facilitare l'installazione (accesorio) e manutenzione
- griglia antintrusione sull'espulsione
- girante centrifuga a pale rovesce
- motore progettato per un uso senza manutenzione, grazie ai cuscinetti a sfere con lubrificazione a vita
- la protezione del motore è garantita da un contatto termico integrato nell'avvolgimento
- interruttore di prossimità lucchettabile di serie
- motore a basso consumo a commutazione elettronica EC
- alimentazione monofase o trifase a seconda delle dimensioni
- comando diretto possibile a 0-10 V
- kit di regolazione a pressione costante opzionale con 2 valori possibili (giorno/notte).
- torrino di estrazione con scarico verticale
- molti accessori disponibili per installazione a tetto
- getto di estrazione verticale,
- terrazzo o tetto in muratura o accessorio.
| Tipo di motore |
|---|
| EC |
| Riferimenti | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | Peso (kg) |
|---|---|---|---|---|---|---|---|---|
| 11024134 - TAVA® 190 M MICRO-WATT | 190 |
388 |
337 |
95 |
245 |
4 x Ø9 |
Ø213 6xM6 |
4,7 |
| 11024135 - TAVA® 220 M MICRO-WATT | 190 |
388 |
337 |
95 |
245 |
4 x Ø9 |
Ø213 6xM6 |
5,1 |
| 11024136 - TAVA® 250 M MICRO-WATT | 190 |
541 |
337 |
95 |
245 |
4 x Ø9 |
Ø213 M6x15 (6x) |
6,5 |
| 11024137 - TAVA® 280 M MICRO-WATT | 249 |
541 |
437 |
135 |
330 |
4 x Ø9 |
Ø286 M6x15 (6x) |
8 |
| 11024138 - TAVA® 355 M MICRO-WATT | 333 |
745 |
598 |
192,5 |
450 |
4 x Ø11 |
Ø438 M6x15 (6x) |
15,4 |
| 11024139 - TAVA® 400 M MICRO-WATT | 333 |
745 |
598 |
192,5 |
450 |
4 x Ø11 |
Ø438 M6x15 (6x) |
19,4 |
| 11024140 - TAVA® 450 M MICRO-WATT | 418 |
860 |
670 |
222,5 |
535 |
4 x Ø11 |
Ø438 M6x15 (6x) |
21,5 |
| 11024141 - TAVA® 500 T MICRO-WATT | 418 |
860 |
670 |
222,5 |
535 |
4 x Ø11 |
Ø438 M6x15 (6x) |
37 |
| 11024142 - TAVA® 560 T MICRO-WATT | 521 |
1165 |
931 |
300 |
750 |
4 x Ø11 |
Ø605 M8x15 |
51 |
| 11024143 - TAVA® 630 T MICRO-WATT | 521.3 |
1165 |
931 |
307 |
750 |
4 x Ø11 |
Ø604 M8x20 (8x) |
67 |
| Riferimenti | Portata nominale (m³/h) |
|---|---|
| 11024134 - TAVA® 190 M MICRO-WATT | 500 |
| 11024135 - TAVA® 220 M MICRO-WATT | 750 |
| 11024136 - TAVA® 250 M MICRO-WATT | 1000 |
| 11024137 - TAVA® 280 M MICRO-WATT | 1700 |
| 11024138 - TAVA® 355 M MICRO-WATT | 1700 |
| 11024139 - TAVA® 400 M MICRO-WATT | 3500 |
| 11024140 - TAVA® 450 M MICRO-WATT | 4000 |
| 11024141 - TAVA® 500 T MICRO-WATT | 7000 |
| 11024142 - TAVA® 560 T MICRO-WATT | 11000 |
| 11024143 - TAVA® 630 T MICRO-WATT | 13000 |
| Riferimenti | Indice di protezione | Intensità max cons. MONO 230V (A) | Intensità max cons. TRI 400V (A) | Intensità massima (A) | Alimentazione elettrica | Potenza max (kW) | Potenza max (W) |
|---|---|---|---|---|---|---|---|
| 11024134 - TAVA® 190 M MICRO-WATT | IP54 |
0,8 |
0,8 |
Monofase |
0,099 |
99 |
|
| 11024135 - TAVA® 220 M MICRO-WATT | IP54 |
0,9 |
0,9 |
Monofase |
0,113 |
113 |
|
| 11024136 - TAVA® 250 M MICRO-WATT | IP33 |
1.5 |
1.5 |
Monofase |
0,179 |
179 |
|
| 11024137 - TAVA® 280 M MICRO-WATT | IP33 |
1.9 |
1.9 |
Monofase |
0,268 |
268 |
|
| 11024138 - TAVA® 355 M MICRO-WATT | IP54 |
1.4 |
1.4 |
Monofase |
0,165 |
165 |
|
| 11024139 - TAVA® 400 M MICRO-WATT | IP54 |
2.3 |
2.3 |
Monofase |
0,503 |
503 |
|
| 11024140 - TAVA® 450 M MICRO-WATT | IP54 |
2.3 |
2.3 |
Monofase |
0,509 |
509 |
|
| 11024141 - TAVA® 500 T MICRO-WATT | IP54 |
2.1 |
2.1 |
Trifase |
1,331 |
1331 |
|
| 11024142 - TAVA® 560 T MICRO-WATT | IP54 |
3.5 |
3.5 |
Trifase |
2,263 |
2263 |
|
| 11024143 - TAVA® 630 T MICRO-WATT | IP54 |
4 |
4 |
Trifase |
2,627 |
2627 |
