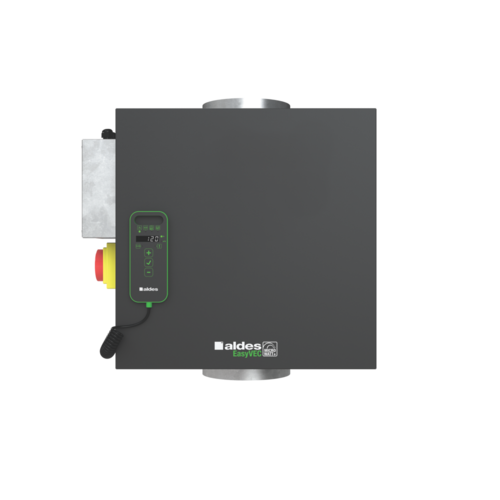

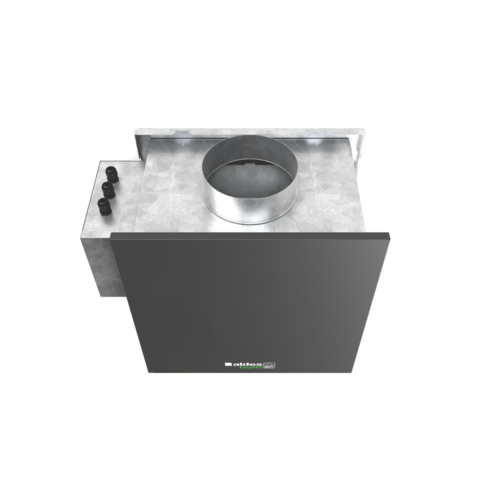

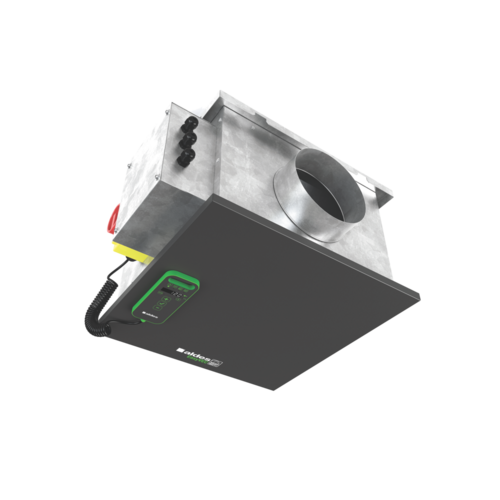

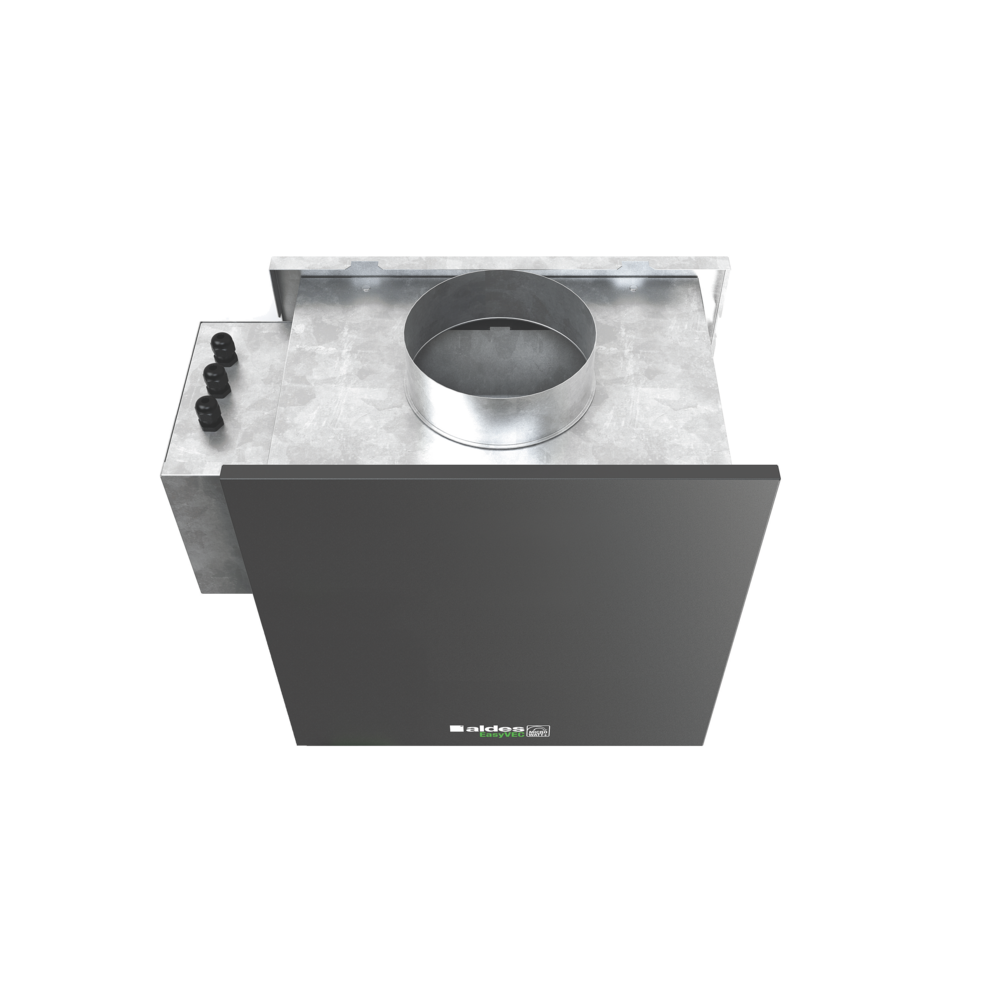

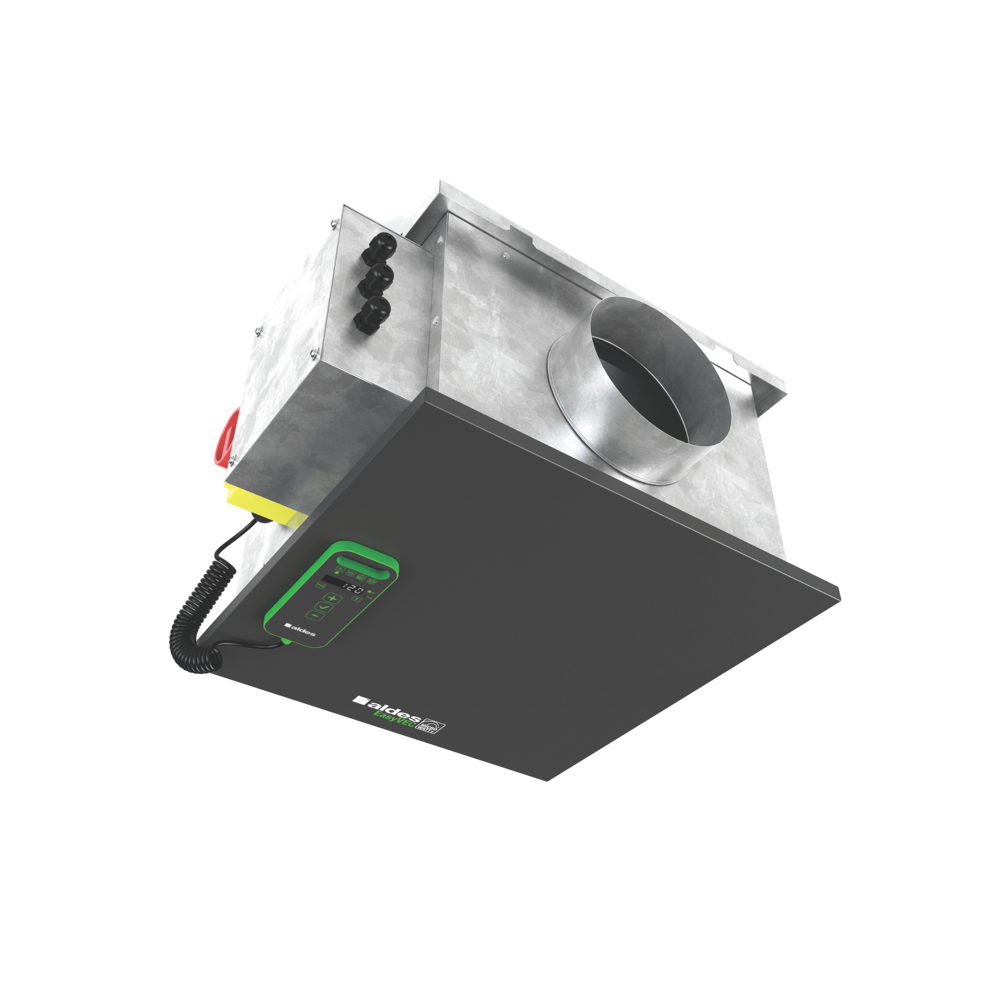

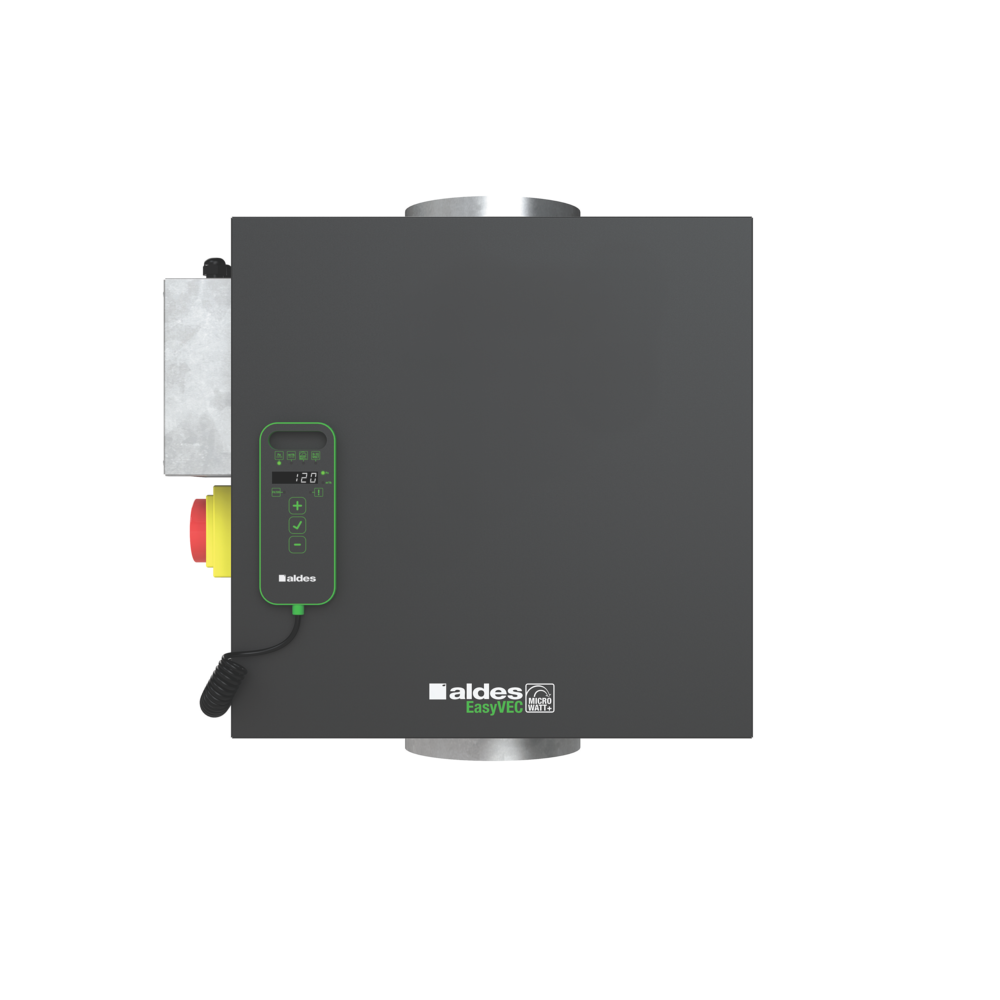

EasyVEC® Compact Micro-watt
Cassone di ventilazione
EasyVEC® Compact Micro-watt
Cassone di ventilazione
Ventilatore centrifugo cassonato, con inverter per funzionamento a pressione costante e 0-10V, da 300 a 3000 m³/h
EasyVEC® Compact Micro-watt
Ventilatori centrifugo cassonato, versione con inverter per il funzionamento a pressione costante e con segnale 0-10V. Motore EC a basso consumo. Dimensioni ultra compatte per installazione nei controsoffitti oppure all'esterno.
Benefici del prodotto
- ampia gamma da 300 a 3.000 m³/h
- dimensioni compatte
- 100% riciclabile
- facile da scegliere: software Selector poWair
- facile da installare

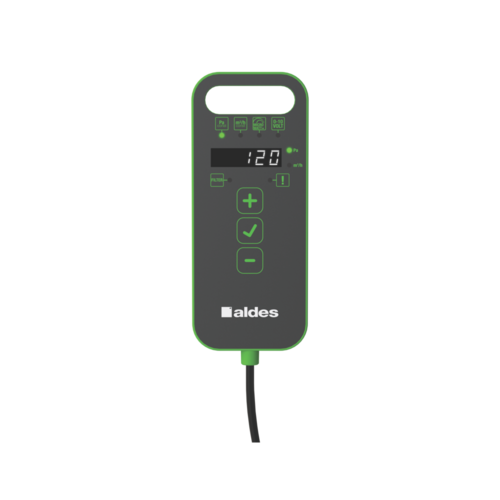

- facile da parametrare: comando filare di programmazione fornito di serie
- manutenzione semplificata: un solo lato di accesso, collegamento alla documentazione tramite codice QR
- EasyVEC® Compact Micro-watt Standard consente la ventilazione a flusso singolo negli edifici commerciali attraverso l'estrazione ol'immissione dell'aria al fine di garantire una migliore qualità dell'aria interna e preservare l'edificio
- 2 regolazioni: pressione costante per minimizzare il consumo o tramite sonda esterna 0-10 V
- motorizzazione EC a basso consumo (50/60 Hz)
- girante a pale rovescie direttamente accoppiata
- cassone in lamiera zincata Z275,

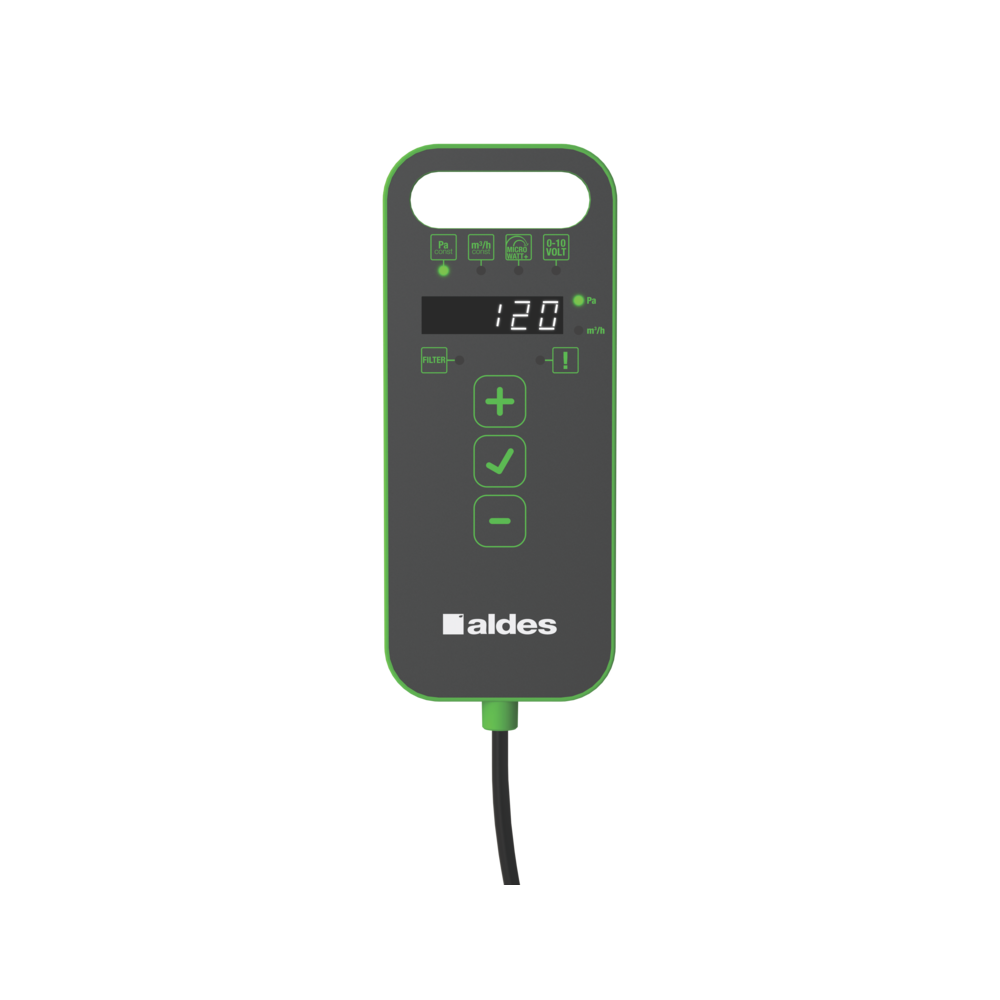

- comando filare EasyVEC® semplice e intuitivo
- interruttore di prossimità di serie
- soluzione compatibile con tutti gli impianti aeraulici
- sistema centralizzato: risparmio sulla manutenzione
- allarme disponibile tramite cablaggio sulla scheda elettronica
- numerose opzioni e accessori:
- cassonetto porta filtro
- filtro ISO Coarse 60%, ePM10 50%, ePM1 50-75%, ePM1 85%
- pressostato di sicurezza
- isolamento acustico doppia parete da 25 mm
- compatibile Modbus RS485
- AldesConnect® Pro
- installazione:
-installazione all’esterno o all’interno
-
- per il montaggio in controsoffitto è disponibile un kit di 4 cinghie regolabili da 100 a 400 mm per fissare il cassone al soffitto
- all’esterno: preferibilmente non in un luogo ventilato, in modo da limitare la perdita di carico in caso di installazione sul tetto
- per garantire prestazioni acustiche e aerauliche migliori, si consiglia di:
-
- installare silenziatori sugli attacchi del ventilatore
-utilizzare i manicotti flessibili impermeabili MS PRO per attenuare le vibrazioni sui canali
| Tipo di motore |
|---|
| EC |

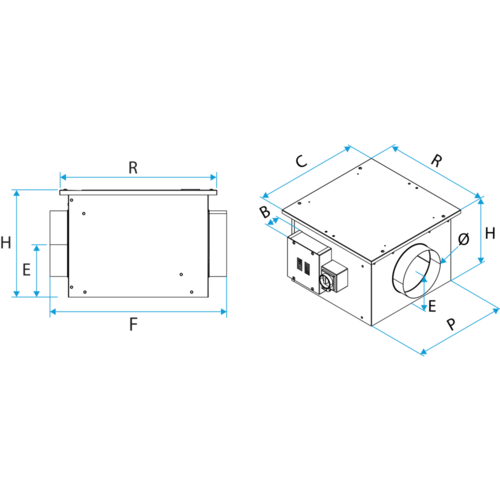

| Riferimenti | B (mm) | C (°) | C (mm) | E (mm) | F (mm) | H (mm) | P (mm) | R (mm) | Ø (mm) | Peso (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| 11034580 - EasyVEC® Compact 300 MICRO-WATT con scelta di opzioni | 93 |
432 |
139 |
488 |
277 |
377 |
432 |
160 |
9 |
|
| 11034581 - EasyVEC® Compact 600 MICRO-WATT con scelta di opzioni | 93 |
482 |
164 |
538 |
327 |
427 |
482 |
200 |
12 |
|
| 11034582 - EasyVEC® Compact 1000 MICRO-WATT con opzioni di scelta | 93 |
532 |
177 |
588 |
352 |
477 |
532 |
250 |
14 |
|
| 11034583 - EasyVEC® Compact 2000 MICRO-WATT con scelta di opzioni | 93 |
582 |
177 |
648 |
352 |
527 |
582 |
315 |
20 |
|
| 11034545 - EasyVEC Compatto 3000 micro-watt IP | 98 |
694 |
694 |
232 |
760 |
462 |
639 |
694 |
400 |
28 |
| 11034543 - EasyVEC® Compatto 3000 MICRO-WATT IP | 98 |
694 |
694 |
232 |
760 |
462 |
639 |
694 |
400 |
28 |
| 11034544 - EasyVEC® Compatto 3000 MICRO-WATT IP Isolato | 73 |
694 |
694 |
232 |
760 |
465 |
689 |
694 |
400 |
46 |
| 11034596 - EasyVEC® Compatto 300 MICRO-WATT IP | 93 |
432 |
139 |
488 |
277 |
377 |
432 |
160 |
9 |
|
| 11034597 - EasyVEC® Compatto 600 MICRO-WATT IP | 93 |
482 |
164 |
538 |
327 |
427 |
482 |
200 |
12 |
|
| 11034598 - EasyVEC® Compatto 1000 MICRO-WATT IP | 93 |
532 |
177 |
588 |
352 |
477 |
532 |
250 |
14 |
|
| 11034599 - EasyVEC® Compatto 2000 MICRO-WATT IP | 93 |
582 |
177 |
648 |
352 |
527 |
582 |
315 |
20 |
|
| 11034612 - EasyVEC® Compact 300 MICRO-WATT IP Isolato | 67 |
432 |
140 |
488 |
279 |
427 |
432 |
160 |
14 |
|
| 11034613 - EasyVEC® Compact 600 MICRO-WATT IP Isolato | 67 |
482 |
165 |
538 |
329 |
477 |
482 |
200 |
19 |
|
| 11034614 - EasyVEC® Compact 1000 MICRO-WATT IP Isolato | 67 |
532 |
178 |
588 |
354 |
527 |
532 |
250 |
22 |
|
| 11034615 - EasyVEC® Compact 2000 MICRO-WATT IP Isolato | 67 |
582 |
178 |
648 |
354 |
577 |
582 |
315 |
26 |
| Riferimenti | Portata nominale (m³/h) |
|---|---|
| 11034580 - EasyVEC® Compact 300 MICRO-WATT con scelta di opzioni | 300 |
| 11034581 - EasyVEC® Compact 600 MICRO-WATT con scelta di opzioni | 600 |
| 11034582 - EasyVEC® Compact 1000 MICRO-WATT con opzioni di scelta | 1000 |
| 11034583 - EasyVEC® Compact 2000 MICRO-WATT con scelta di opzioni | 2000 |
| 11034545 - EasyVEC Compatto 3000 micro-watt IP | 3000 |
| 11034543 - EasyVEC® Compatto 3000 MICRO-WATT IP | 3000 |
| 11034544 - EasyVEC® Compatto 3000 MICRO-WATT IP Isolato | 3000 |
| 11034596 - EasyVEC® Compatto 300 MICRO-WATT IP | 300 |
| 11034597 - EasyVEC® Compatto 600 MICRO-WATT IP | 600 |
| 11034598 - EasyVEC® Compatto 1000 MICRO-WATT IP | 1000 |
| 11034599 - EasyVEC® Compatto 2000 MICRO-WATT IP | 2000 |
| 11034612 - EasyVEC® Compact 300 MICRO-WATT IP Isolato | 300 |
| 11034613 - EasyVEC® Compact 600 MICRO-WATT IP Isolato | 600 |
| 11034614 - EasyVEC® Compact 1000 MICRO-WATT IP Isolato | 1000 |
| 11034615 - EasyVEC® Compact 2000 MICRO-WATT IP Isolato | 2000 |
| Riferimenti | Indice di protezione | Intensità massima (A) | Potenza massima | Alimentazione elettrica | Potenza max (kW) | Potenza max (W) |
|---|---|---|---|---|---|---|
| 11034580 - EasyVEC® Compact 300 MICRO-WATT con scelta di opzioni | IP24 |
0,6 |
76 |
Monofase |
0,076 |
76 |
| 11034581 - EasyVEC® Compact 600 MICRO-WATT con scelta di opzioni | IP24 |
0,75 |
95 |
Monofase |
0,095 |
95 |
| 11034582 - EasyVEC® Compact 1000 MICRO-WATT con opzioni di scelta | IP24 |
1,3 |
164 |
Monofase |
0,164 |
164 |
| 11034583 - EasyVEC® Compact 2000 MICRO-WATT con scelta di opzioni | IP24 |
3,4 |
430 |
Monofase |
0,43 |
430 |
| 11034545 - EasyVEC Compatto 3000 micro-watt IP | IP24 |
2.2 |
430 |
Monofase |
0,43 |
430 |
| 11034543 - EasyVEC® Compatto 3000 MICRO-WATT IP | IP24 |
2.2 |
430 |
Monofase |
0,43 |
430 |
| 11034544 - EasyVEC® Compatto 3000 MICRO-WATT IP Isolato | IP24 |
2.2 |
430 |
Monofase |
0,43 |
430 |
| 11034596 - EasyVEC® Compatto 300 MICRO-WATT IP | IP24 |
0,6 |
76 |
Monofase |
0,076 |
76 |
| 11034597 - EasyVEC® Compatto 600 MICRO-WATT IP | IP24 |
0,75 |
95 |
Monofase |
0,095 |
95 |
| 11034598 - EasyVEC® Compatto 1000 MICRO-WATT IP | IP24 |
1,3 |
164 |
Monofase |
0,164 |
164 |
| 11034599 - EasyVEC® Compatto 2000 MICRO-WATT IP | IP24 |
3,4 |
430 |
Monofase |
0,43 |
430 |
| 11034612 - EasyVEC® Compact 300 MICRO-WATT IP Isolato | IP24 |
0,6 |
76 |
Monofase |
0,076 |
76 |
| 11034613 - EasyVEC® Compact 600 MICRO-WATT IP Isolato | IP24 |
0,75 |
95 |
Monofase |
0,095 |
95 |
| 11034614 - EasyVEC® Compact 1000 MICRO-WATT IP Isolato | IP24 |
1,3 |
164 |
Monofase |
0,164 |
164 |
| 11034615 - EasyVEC® Compact 2000 MICRO-WATT IP Isolato | IP24 |
3,4 |
430 |
Monofase |
0,43 |
430 |
- Ammissibile ai TEE (certificati bianchi) : Sì
- N° di scheda CEE 1 : BAT-TH-112
- N° di scheda CEE 2 : BAT-TH-125
- N° di scheda CEE 3 : BAT-EQ-123
