DESIGN

DESIGN

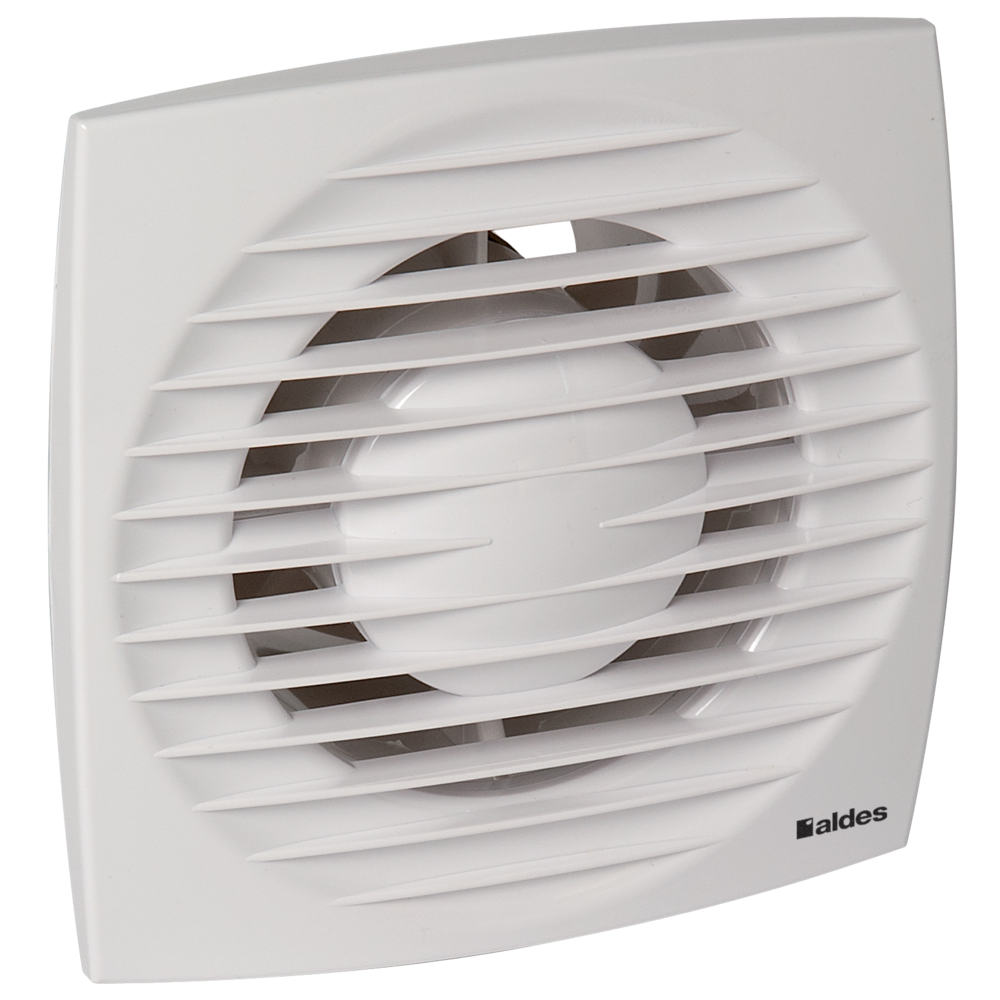

DESIGN è una gamma di estrattori puntuali per installazione a parete che garantisce l'estrazione dagli ambienti viziati come bagni, lavanderia e cucina. Ha un funzionamento discontinuo che può essere regolato manualmente, temporizzato (T), attivato in funzione del tasso di umidità (H) oppure con un sensore di presenza (P).
Disponibile nel colore bianco.
Vedi riferimenti
DESIGN
Con gli estrattori DESIGN assicuri l'estrazione di aria viziata da locali come bagni, lavanderia e cucina con un funzionamento discontinuo attivato in base alle esigenze richieste. Disponibili nel diametro 100, 125 e 150 con 3 diverse tipologie di regolazione: manuale, temporizzata (T), con sensore di umidità (H) e sensore di presenza (P).
DESIGN

Benefici del prodotto

  • design ultrapiatto
  • disponibile con rilevamento di presenza
  • silenzioso: a partire da 26 dB(A)
  • bassissimo consumo: a partire da 5,6 W
  • Funzionamento manuale:
    • stop istantaneo
  • Funzionamento con timer (modello T):
    • stop temporizzato,
    • pre-regolazione della temporizzazione da 2 a 30 minuti
  • Funzionamento con sensore di umidità (modello H):
    • marcia e arresto temporizzati secondo il tasso di umidità pre-regolato
    • pre-regolazione della durata di funzionamento da 2 a 30 minuti
    • pre-regolazione del tasso di umidità tra 60% e 90%

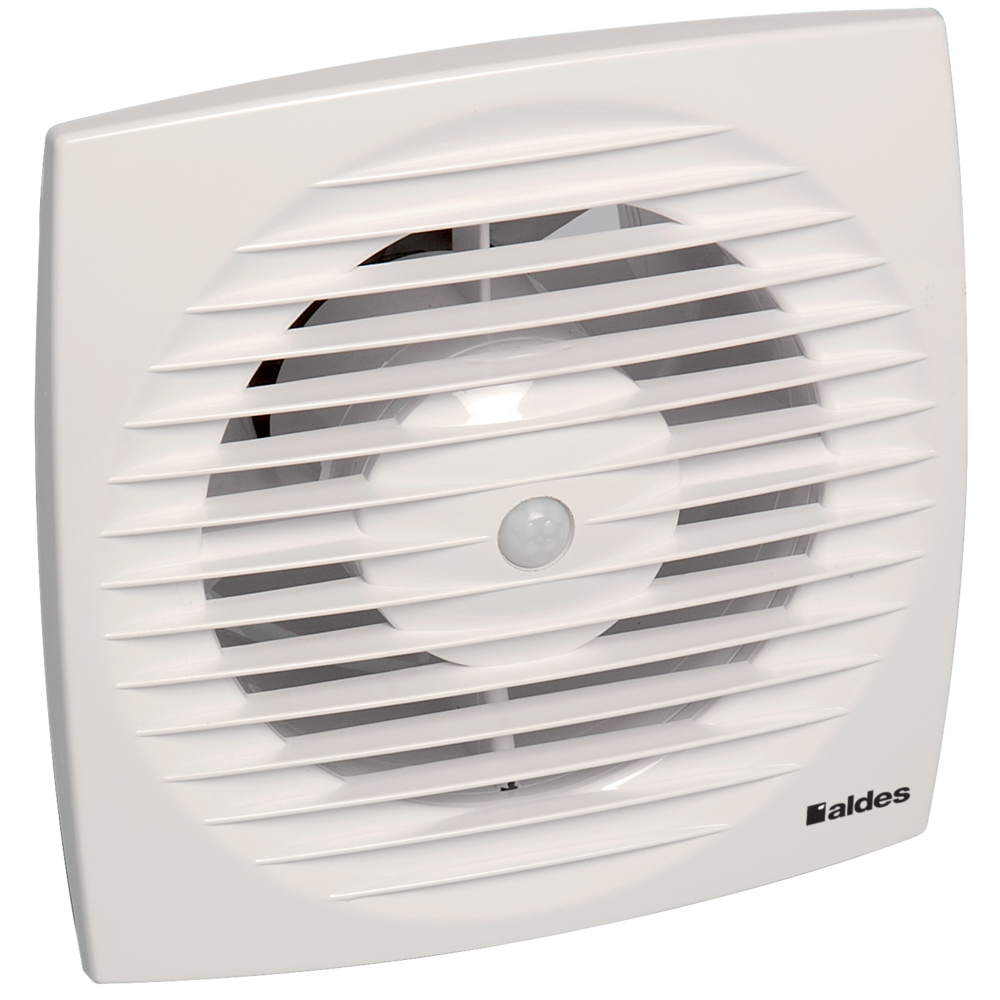

  • Funzionamento con sensore di presenza (modello P):
    • marcia e arresto temporizzati mediante rilevamento di presenza
    • distanza di rilevamento del sensore ottico: 1 - 4 metri
    • angolo di rilevamento del sensore ottico: 100°
    • pre-regolazione della durata di funzionamento da 2 a 30 minuti
  • Materiale: griglia di facciata e struttura in ABS
  • Motorizzazione a basso livello sonoro
  • Valvola di non ritorno rimovibile dietro all'estrattore
  • Modalità di funzionamento disponibili:
    • manuale, temporizzato T, con sensore di umidità H, con sensore di presenza P
  • Fissaggio con 4 viti (in dotazione)
  • Montaggio al muro o al soffitto
  • Temperatura max dell’aria estratta: 40°C
  • fissaggio con 4 viti in dotazione,
  • montaggio al muro o al soffitto
  • lunghezza massima scarico: 2 m,
  • ON/OFF modo di funzionamento manuale e temporizzato con interruttore,
  • ingresso di aria fresca nella stanza grazie alla griglia di mandata aria o all’accorciamento della porta.
Riferimenti Spessore in appoggio (mm) Funzionamento Temperatura max dell’aria estratta (°C) Tipo di finitura Tipo di motore
11022300 - DESIGN 100

17

Attivazione e disattivazione manuale tramite interruttore

40

Bianco

AC
11022301 - DESIGN 100 T

17

Attivazione manuale tramite interruttore e spegnimento automatico

40

Bianco

AC
11022302 - DESIGN 100 H

17

Attivazione automatica tramite soglia di umidità e arresto temporizzato

40

Bianco

AC
11022303 - DESIGN 100 P

17

Avvio automatico mediante rilevamento della presenza e arresto temporizzato

40

Bianco

AC
11022304 - DESIGN 125

17

Attivazione e disattivazione manuale tramite interruttore

40

Bianco

AC
11022305 - DESIGN 125 T

17

Attivazione manuale tramite interruttore e spegnimento automatico

40

Bianco

AC
11022306 - DESIGN 125 H

17

Attivazione automatica tramite soglia di umidità e arresto temporizzato

40

Bianco

AC
11022307 - DESIGN 125 P

17

Avvio automatico mediante rilevamento della presenza e arresto temporizzato

40

Bianco

AC
11022308 - DESIGN 150

19

Attivazione e disattivazione manuale tramite interruttore

40

Bianco

AC
11022309 - DESIGN 150 T

19

Attivazione manuale tramite interruttore e spegnimento automatico

40

Bianco

AC
11022310 - DESIGN 150 H

19

Attivazione automatica tramite soglia di umidità e arresto temporizzato

40

Bianco

AC
11022311 - DESIGN 150 P

19

Avvio automatico mediante rilevamento della presenza e arresto temporizzato

40

Bianco

AC
DESIGN

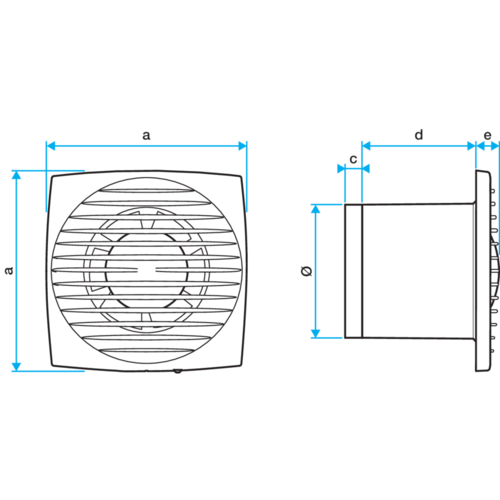

Riferimenti A (mm) C (mm) D (mm) E (mm) H (mm) L (mm) P (mm) Ø scarico (mm) Peso (kg)
11022300 - DESIGN 100

150

13,5

85

17

150

150

115,5

100

0,56
11022301 - DESIGN 100 T

150

13,5

85

17

150

150

115,5

100

0,56
11022302 - DESIGN 100 H

150

13,5

85

17

150

150

115,5

100

0,56
11022303 - DESIGN 100 P

150

13,5

85

17

150

150

115,5

100

0,56
11022304 - DESIGN 125

176

13,5

87

17

176

176

117,5

125

0,73
11022305 - DESIGN 125 T

176

13,5

87

17

176

176

117,5

125

0,73
11022306 - DESIGN 125 H

176

13,5

87

17

176

176

117,5

125

0,73
11022307 - DESIGN 125 P

176

13,5

87

17

176

176

117,5

125

0,73
11022308 - DESIGN 150

205

13,5

105

19

205

205

137,5

150

0,9
11022309 - DESIGN 150 T

205

13,5

105

19

205

205

137,5

150

0,9
11022310 - DESIGN 150 H

205

13,5

105

19

205

205

137,5

150

0,9
11022311 - DESIGN 150 P

205

13,5

105

19

205

205

137,5

150

0,9
Riferimenti Portata max (m³/h)
11022300 - DESIGN 100

70
11022301 - DESIGN 100 T

70
11022302 - DESIGN 100 H

70
11022303 - DESIGN 100 P

70
11022304 - DESIGN 125

115
11022305 - DESIGN 125 T

115
11022306 - DESIGN 125 H

115
11022307 - DESIGN 125 P

115
11022308 - DESIGN 150

235
11022309 - DESIGN 150 T

235
11022310 - DESIGN 150 H

235
11022311 - DESIGN 150 P

235
Riferimenti Pressione acustica a 3 m (dB(A))
11022300 - DESIGN 100

26
11022301 - DESIGN 100 T

26
11022302 - DESIGN 100 H

26
11022303 - DESIGN 100 P

26
11022304 - DESIGN 125

31
11022305 - DESIGN 125 T

31
11022306 - DESIGN 125 H

31
11022307 - DESIGN 125 P

31
11022308 - DESIGN 150

33
11022309 - DESIGN 150 T

33
11022310 - DESIGN 150 H

33
11022311 - DESIGN 150 P

33
Riferimenti Frequenza (Hz) Indice di protezione Intensità di protezione (A) Tensione (V) Potenza max (W)
11022300 - DESIGN 100

50

2

230

5,6
11022301 - DESIGN 100 T

50

2

230

5,6
11022302 - DESIGN 100 H

50

2

230

5,6
11022303 - DESIGN 100 P

50

2

230

5,6
11022304 - DESIGN 125

50

2

230

9,3
11022305 - DESIGN 125 T

50

2

230

9,3
11022306 - DESIGN 125 H

50

2

230

9,3
11022307 - DESIGN 125 P

50

2

230

9,3
11022308 - DESIGN 150

50

2

230

20
11022309 - DESIGN 150 T

50

2

230

20
11022310 - DESIGN 150 H

50

2

230

20
11022311 - DESIGN 150 P

50

2

230

20
Classe dell'isolamento elettrico

Classe 2

Riferimenti ai prodotti e agli accessori

  • DESIGN 100
    DESIGN 100
    11022300
  • DESIGN 100 T
    DESIGN 100 T
    11022301
  • DESIGN 100 H
    DESIGN 100 H
    11022302
  • DESIGN 100 P
    DESIGN 100 P
    11022303
  • DESIGN 125
    DESIGN 125
    11022304
  • DESIGN 125 T
    DESIGN 125 T
    11022305
  • DESIGN 125 H
    DESIGN 125 H
    11022306
  • DESIGN 125 P
    DESIGN 125 P
    11022307
  • DESIGN 150
    DESIGN 150
    11022308
  • DESIGN 150 T
    DESIGN 150 T
    11022309
  • DESIGN 150 H
    DESIGN 150 H
    11022310
  • DESIGN 150 P
    DESIGN 150 P
    11022311

Documenti

Showing 1 - y of documento
  • Design Testo di capitolato
    Testi di Prescrizione
    52 Ko
