Estrattore occasionale
GRAPHIC
Estrattore occasionale

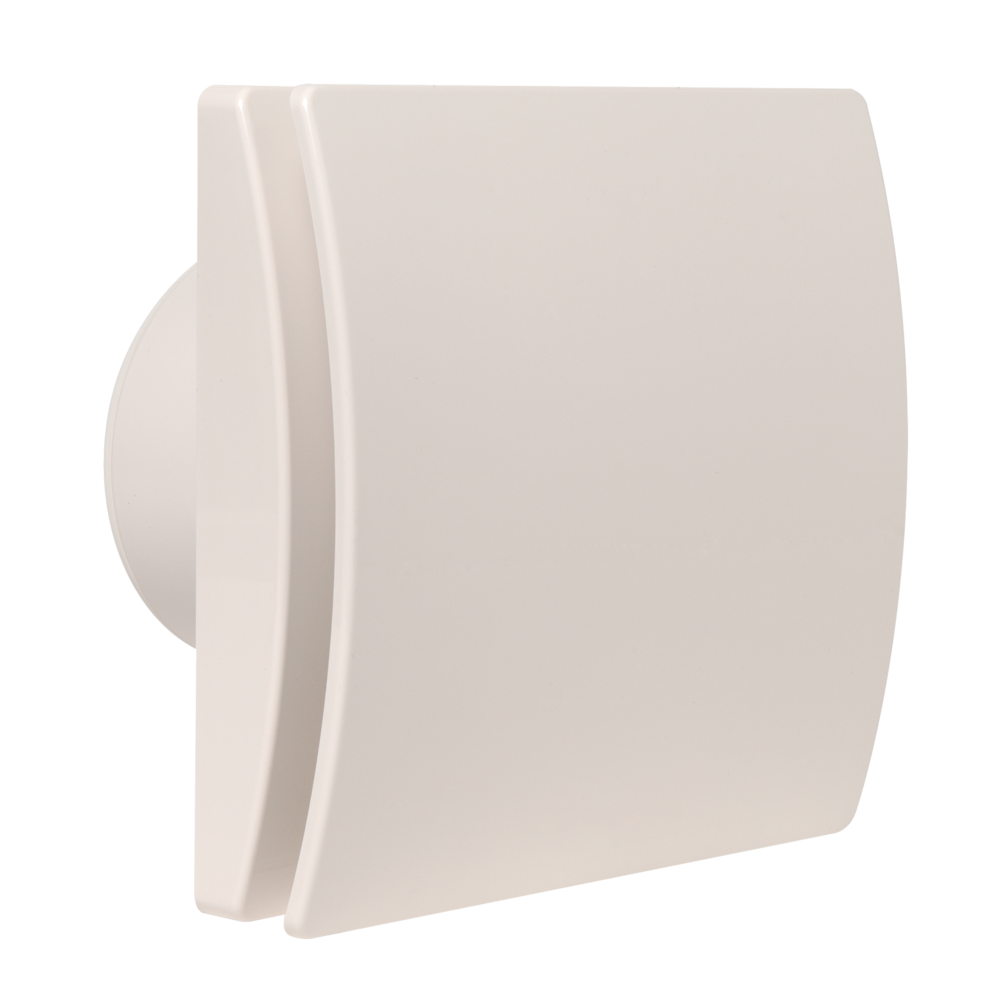

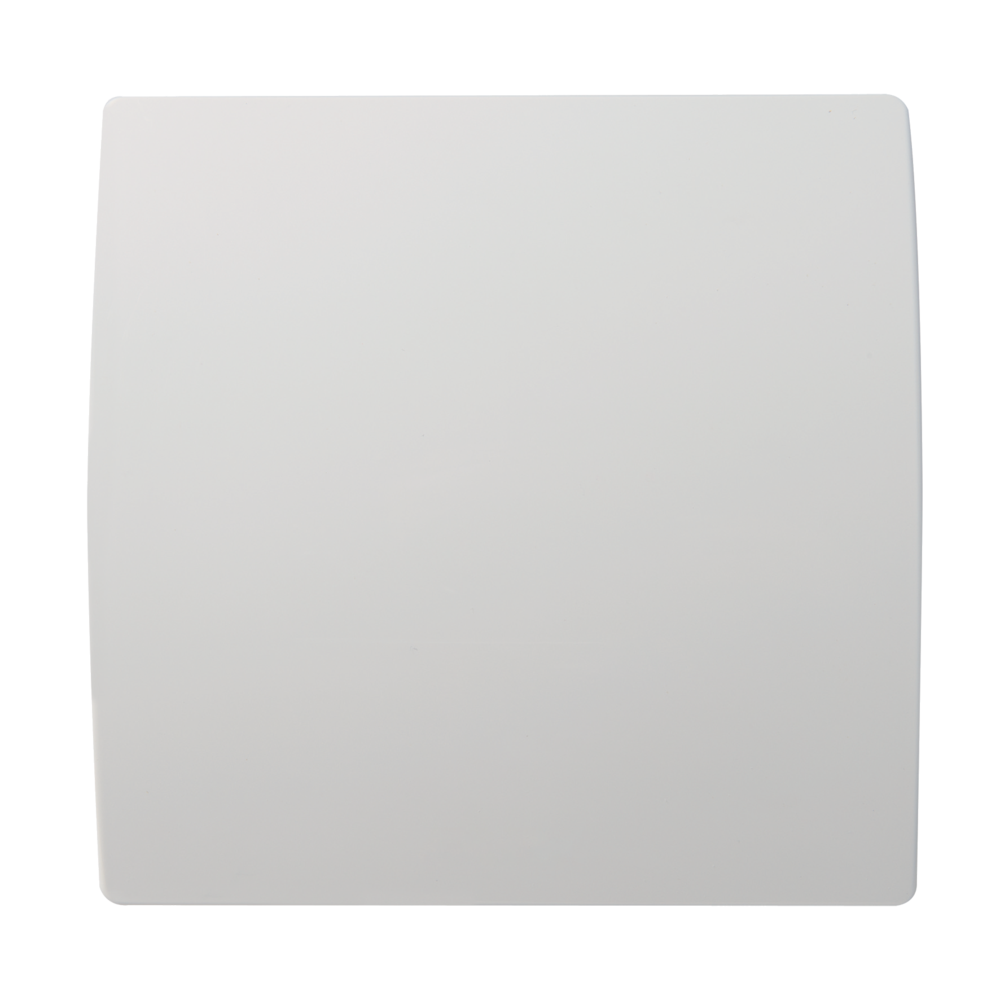

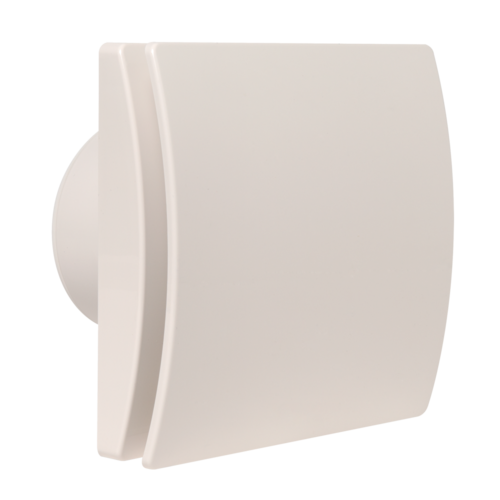

GRAPHIC è una gamma di estrattori puntuali dal design moderno per installazione a parete che garantisce l'estrazione dagli ambienti viziati come bagni, lavanderia e cucina. Ha un funzionamento discontinuo che può essere regolato manualmente, temporizzato (T) oppure attivato in funzione del tasso di umidità (H). Design moderno.
GRAPHIC
Con gli estrattori GRAPHIC assicuri l'estrazione di aria viziata da locali come bagni, lavanderia e cucina con un funzionamento discontinuo attivato in base alle esigenze richieste. Disponibili nel diametro 100 e 125 con 3 diverse tipologie di regolazione: manuale, temporizzata (T) e con sensore di umidità (H).
Benefici del prodotto
- estetica: design moderno
- silenzioso: a partire da 26 dB(A)
- bassissimo consumo energetico: a partire da 5,6 W
- fino a 140 m³/h di portata aria estratta
-
Funzionamento manuale:
- stop istantaneo
-
Funzionamento con timer (modello T):
- stop temporizzato,
- pre-regolazione della temporizzazione da 2 a 30 minuti
-
Funzionamento con sensore di umidità (modello H):
- marcia e arresto temporizzati secondo il tasso di umidità rilevato
- pre-regolazione della durata di funzionamento da 2 a 30 minuti
- pre-regolazione del tasso di umidità tra 60% e 90%
- Struttura: corpo in ABS, facciata estetica in ABS
- Motorizzazione a basso livello sonoro
- Valvola di non ritorno rimovibile dietro all'estrattore
- Colore bianco
-
Modalità di funzionamento disponibili:
- manuale, temporizzato (modello T), tramite sensore di umidità (modello H)
- Protezione termica integrata
- Fissaggio con 4 viti (in dotazione)
- Montaggio al muro o al soffitto
- Temperatura max dell’aria estratta: 40°C
-
- fissaggio con 4 viti fornite,
- installazione a parete o soffitto,
- lunghezza massima di estrusione: 2 m,
- accensione/spegnimento dei funzionamenti manuale e temporizzato tramite un interruttore,
- apporto di ar
| Riferimenti | Spessore in appoggio (mm) | Funzionamento | Temperatura max dell’aria estratta (°C) | Tipo di comando | Tipo di finitura | Tipo di motore | Colore |
|---|---|---|---|---|---|---|---|
| 11022370 - GRAPHIC 100 I | 46 |
Attivazione e disattivazione manuale tramite interruttore |
50 |
Interruttore |
Bianco |
AC |
Bianco |
| 11022371 - GRAPHIC 100 T | 46 |
Attivazione manuale tramite interruttore e spegnimento automatico |
50 |
Bianco |
AC |
Bianco |
|
| 11022372 - GRAPHIC 100 H | 46 |
Attivazione automatica tramite soglia di umidità e arresto temporizzato |
50 |
Bianco |
AC |
Bianco |
|
| 11022373 - GRAPHIC 125 I | 48 |
Attivazione e disattivazione manuale tramite interruttore |
50 |
Interruttore |
Bianco |
AC |
Bianco |
| 11022374 - GRAPHIC 125 T | 48 |
Attivazione manuale tramite interruttore e spegnimento automatico |
50 |
Bianco |
AC |
Bianco |
|
| 11022375 - GRAPHIC 125 H | 48 |
Attivazione automatica tramite soglia di umidità e arresto temporizzato |
50 |
Bianco |
AC |
Bianco |
| Riferimenti | A (mm) | B (mm) | C (mm) | D (mm) | Ø scarico (mm) | Peso (kg) |
|---|---|---|---|---|---|---|
| 11022370 - GRAPHIC 100 I | 164 |
70 |
46 |
116 |
99 |
0,6 |
| 11022371 - GRAPHIC 100 T | 164 |
70 |
46 |
116 |
99 |
0,6 |
| 11022372 - GRAPHIC 100 H | 164 |
70 |
46 |
116 |
99 |
0,6 |
| 11022373 - GRAPHIC 125 I | 184 |
81 |
48 |
129 |
119 |
0,9 |
| 11022374 - GRAPHIC 125 T | 184 |
81 |
48 |
129 |
119 |
0,9 |
| 11022375 - GRAPHIC 125 H | 184 |
81 |
48 |
129 |
119 |
0,9 |
| Riferimenti | Portata max (m³/h) |
|---|---|
| 11022370 - GRAPHIC 100 I | 83 |
| 11022371 - GRAPHIC 100 T | 83 |
| 11022372 - GRAPHIC 100 H | 83 |
| 11022373 - GRAPHIC 125 I | 140 |
| 11022374 - GRAPHIC 125 T | 140 |
| 11022375 - GRAPHIC 125 H | 140 |
| Riferimenti | Pressione acustica a 3 m (dB(A)) |
|---|---|
| 11022370 - GRAPHIC 100 I | 26 |
| 11022371 - GRAPHIC 100 T | 26 |
| 11022372 - GRAPHIC 100 H | 26 |
| 11022373 - GRAPHIC 125 I | 34 |
| 11022374 - GRAPHIC 125 T | 34 |
| 11022375 - GRAPHIC 125 H | 34 |
| Riferimenti | Potenza max alla portata di punta (W) |
|---|---|
| 11022370 - GRAPHIC 100 I | 8 |
| 11022371 - GRAPHIC 100 T | 8 |
| 11022372 - GRAPHIC 100 H | 8 |
| 11022373 - GRAPHIC 125 I | 14 |
| 11022374 - GRAPHIC 125 T | 14 |
| 11022375 - GRAPHIC 125 H | 14 |
| Riferimenti | Frequenza (Hz) | Indice di protezione | Tensione (V) | Potenza max (W) |
|---|---|---|---|---|
| 11022370 - GRAPHIC 100 I | 50 / 60 |
220/240 |
8 |
|
| 11022371 - GRAPHIC 100 T | 50 / 60 |
220/240 |
8 |
|
| 11022372 - GRAPHIC 100 H | 50 / 60 |
220/240 |
8 |
|
| 11022373 - GRAPHIC 125 I | 50 / 60 |
220/240 |
14 |
|
| 11022374 - GRAPHIC 125 T | 50 / 60 |
220/240 |
14 |
|
| 11022375 - GRAPHIC 125 H | 50 / 60 |
220/240 |
14 |
| Riferimenti | Classe dell'isolamento elettrico |
|---|---|
| 11022370 - GRAPHIC 100 I | Classe 2 |
| 11022371 - GRAPHIC 100 T | Classe 2 |
| 11022372 - GRAPHIC 100 H | |
| 11022373 - GRAPHIC 125 I | |
| 11022374 - GRAPHIC 125 T | |
| 11022375 - GRAPHIC 125 H |
